隧道设计（公路、铁路隧道的几何与结构设计）

最新开发完成的纬地隧道CAD系统适用于各等级公路和铁路项目中的隧道工程的设计、绘图以及工程量计算统计任务。该软件是国内乃至国际范围内最系统化的针对隧道工程的专业辅助设计软件系统。

与纬地三维道路 CAD 系统集成，纬地隧道CAD系统直接共享路线几何设计部分的数据和资源，完成隧道的平纵布设（绘制隧道平面布置图，隧道(地质)纵断面图等图纸文件）、自动根据围岩地质情况进行衬砌动态分段,完成衬砌设计（绘制衬砌结构设计图，超前支护设计图，钢拱架设计图，衬砌配筋设计图），自动统计隧道全部工程数量。

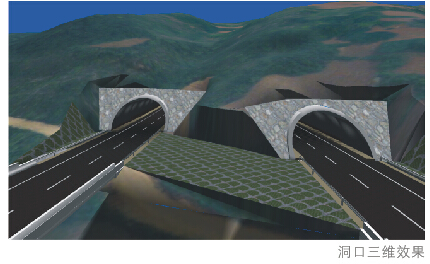

隧道进出口选址布置是公路和铁路项目中应考虑的关键问题之一，而实现基于三维地表基础上的隧道洞门合理化布设，也是隧道专业设计人员尤为关注却一直困扰的难题。纬地隧道CAD系统在隧道洞门动态可视化设计方面取得重大突破和创新。该系统基于纬地的数字地面模型和三维建模技术，实时建立隧道周围地形、洞门、洞身的三维模型，用户可以通过洞门位置桩号以及轴线的修改，浏览到隧道洞门实体模型的实时变化，所见即所得，为合理选择隧道洞门位置以及洞门与周围地形、地貌的协调性提供了支撑，彻底改变了隧道洞门设计很多时候“依靠想象”的现状。同时，该系统将自动绘制洞门立面、平面、剖面设计详图等。

配套软件系统：纬地隧道 CAD 系统
